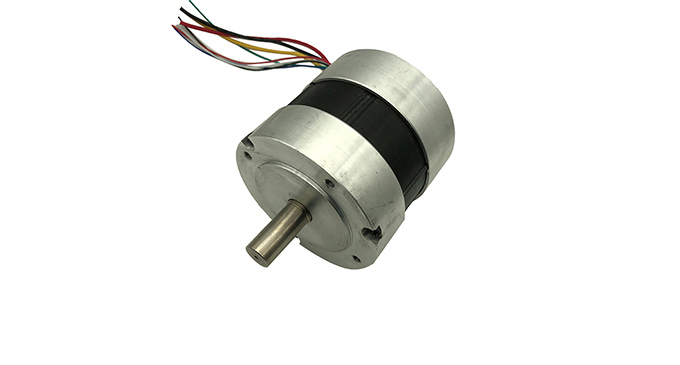

90RBL系列无刷直流电机

详细信息:

常规性能

项目

参数

接线样式

Star / Delta

霍尔作用角度

120° (电气角度)

轴向跳动

0.025mm

径向间隙

0.06mm@450g

轴向间隙

0.08mm@450g

径向负载

220N@10mm from the flange

轴向负载

60N

绝缘等级

Class B

介电强度

500VDC for one minute

绝缘电阻

100MΩ Min.500VDC



可供定制

客户定制电压,电性能,出轴,安装面,引出线等。

以及热保护,防水等级,耐高温等级。



规格参数

Model

90RBL-70

90RBL-80

90RBL-90

90RBL-105

90RBL-130

90RBL-135

相数

3

极数

8

额定电压

Vdc

48v (可定制12v 到320v)

空载转速

rpm

3500

3500

3500

3500

3500

3500

额定力矩

Nm

0.7

1.0

1.4

1.8

2.5

3.0

额定转速

rpm

3000

3000

3000

3000

3000

3000

额定电流

A

5.8

8.2

11.3

14.5

20

24

额定功率

W

220

314

440

565

785

942

电机重量

kg

 1.7

 2.1

2.5

3.1

4.1

4.3

机身长度

mm

70

80

90

105

130

135

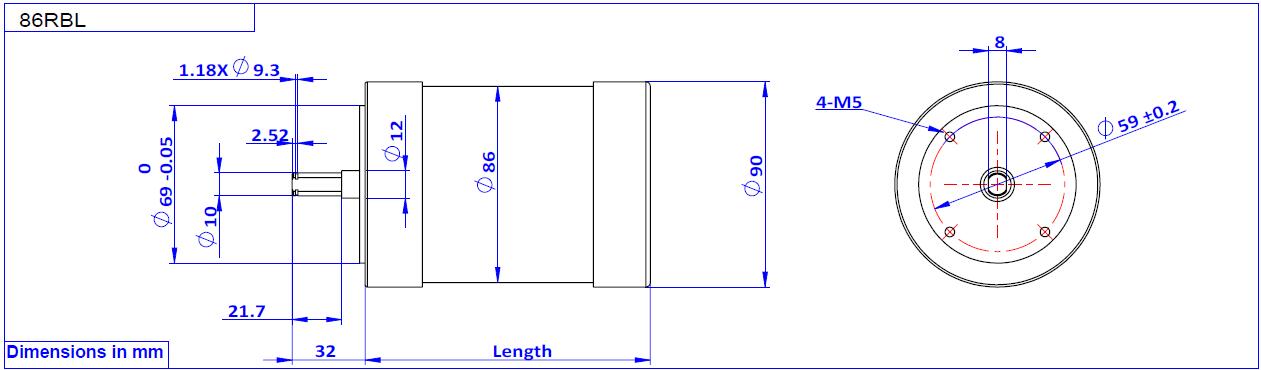

图纸:


86RBL drawing.jpg

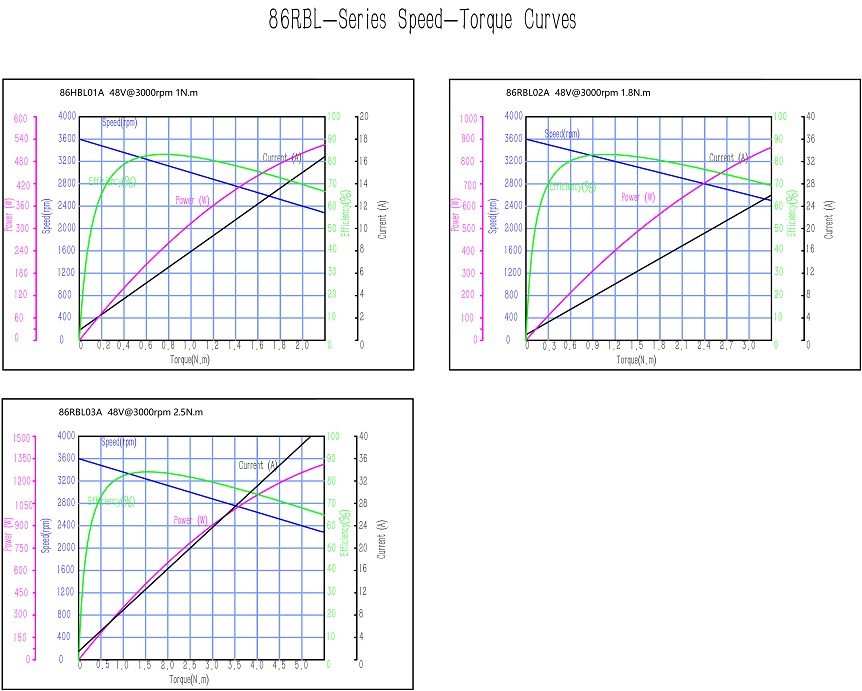

力矩曲线:


86RBL-Series Speed-Torque Curves.jpg
